Oriental Vehicles International Co., Ltd. es uno de los fabricantes y proveedores más profesionales de remolques modulares de múltiples-ejes en China. Bienvenido a comprar un remolque modular de múltiples-ejes de alta calidad a la venta aquí en nuestra fábrica. Si tiene alguna consulta sobre la cotización, no dude en enviarnos un correo electrónico.
Descripción general del vehículo
Este remolque modular de múltiples-ejes está especialmente diseñado para el transporte de carga de gran tamaño, con sobrepeso y ultra-pesada en aplicaciones industriales exigentes. Con un diseño de plataforma modular, el remolque se puede combinar y ampliar libremente según los diferentes requisitos de transporte, lo que lo hace muy adecuado para transportar transformadores, equipos de energía eólica, secciones de puentes, tanques petroquímicos y maquinaria de construcción de gran tamaño.
El remolque adopta una estructura modular estilo Goldhofer-y es compatible con los sistemas de remolque Goldhofer, lo que permite combinaciones flexibles entre módulos de plataforma, fuentes de alimentación y cuellos de cisne hidráulicos. Construida con acero de alta-resistencia y tecnología de soldadura avanzada, toda la estructura ofrece un excelente rendimiento de carga-, resistencia a la torsión y durabilidad-a largo plazo en condiciones de trabajo exigentes.
Equipado con múltiples líneas de ejes, suspensión hidráulica y rendimiento de dirección optimizado, el remolque modular garantiza una excelente estabilidad, una distribución uniforme del peso y una maniobrabilidad superior en superficies de carreteras complejas. Su plataforma de baja altura y su amplia plataforma de carga mejoran aún más la seguridad del transporte de carga de gran tamaño y, al mismo tiempo, cumplen con los estándares internacionales de transporte pesado.
Este remolque modular-de servicio pesado es una solución ideal para empresas de logística de transporte pesado, proyectos de infraestructura, transporte de energía eólica, operaciones mineras y transporte de equipos industriales en todo el mundo.
PARÁMETROS DEL REMOLQUE
| Distancia entre ejes | 1500 milímetros |
| Pista de ruedas | 735/1820 milímetros |
| Configuración de neumáticos | 8 piezas/línea |
| Modelo de neumático | 215/75R17.5 |
| Tamaño de llanta | 6.00-17.5 |
| Ancho de plataforma | 2990 milímetros |
| Altura de la plataforma | 1175 milímetros |
| Recorrido de suspensión | ±300 milímetros |
| Modo de dirección | Dirección hidráulica en las-ruedas o dirección con control de tracción |
| Material del chasis | Acero Q690D de alta-resistencia |
| Ángulo de giro máximo de la primera línea del eje | 55 grados |
| Peso de tara por línea de eje | 3,8 toneladas |
| Estructura del marco | tipo web plano |
| Tipo de soporte de carga | Soporte de tres-puntos o cuatro-puntos |
| Carga útil nominal por línea de ejes | 22,5 toneladas (18 km/h) |
Instrucción de especificaciones
| Componente | Marca | Origen |
|---|---|---|
| Neumático | SHUANG QIAN | Porcelana |
| Borde | ZHENG XING | Porcelana |
| Eje | york | Porcelana |
| Cilindro hidráulico | HAI TE | Porcelana |
| Válvula | Pister / MHA | Alemania |
| Manómetro | DMASS | Alemania |
| Conector rápido | Voswinkel | Alemania |
| Válvula multi-línea | Bondioli y Pavesi | Italia |
| manguera hidraulica | Eaton | EE.UU |
| Tubería de acero hidráulica | Globo | Porcelana |
| Conector hidráulico | Estilo Eaton | EE.UU |
| válvula de relé | RUILI | Porcelana |
| Paquete de energía/estación de motor | XINCHAI | Porcelana |
| Cojinete de giro / Soporte giratorio | Rothe-Erde | Alemania |

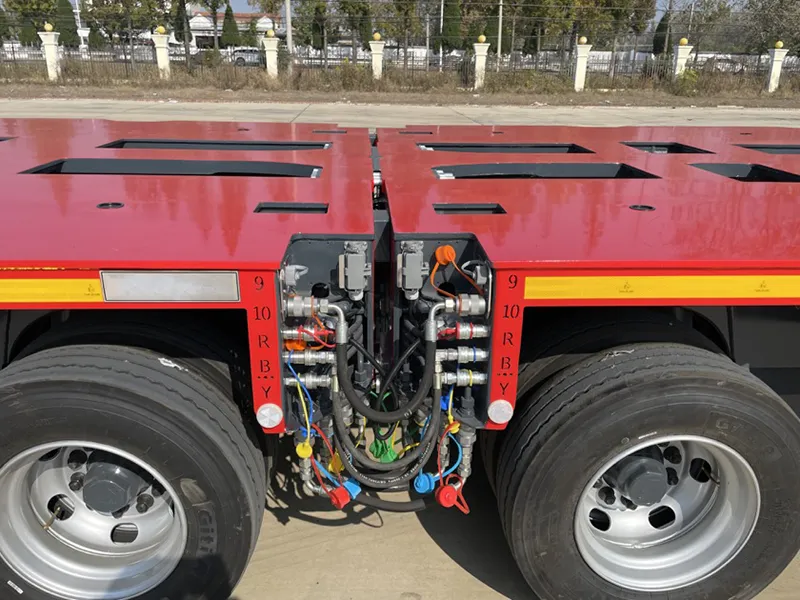

Mostrar detalles
Dibujos de diseño de producto
Especificaciones de los componentes
(1). 3 LÍNEAS REMOLQUE MODULAR
| Líneas de eje | 3 |
| Velocidad (km/h) | 0.5 / 5 / 40 / 80 |
| Peso bruto (t) | 135.0 / 109.8 / 60 / 49.2 |
| Carga útil por línea de ejes (t) | 45.0 / 36.6 / 20.0 / 16.4 |
| Longitud total (mm) | 4500 |
| Ancho total (mm) | 2990 |
| Altura total (mm) | 1175±300 |
| Distancia entre ejes (mm) | 1500 |
| Vía de la rueda (mm) | 1800/735 |
| Especificación de neumáticos | 215/75R17.5 135/133J 16PR |
| Tamaño de llanta | 6.00-17.5 |
| Número de neumáticos | 24 |
| Ángulo de dirección del volante | 55 grados |
| Radio de giro (mm) | Menor o igual a 1500 (Interior) / Menor o igual a 5740 (Exterior) |
| Temperatura de funcionamiento | -40 grados ~ +55 grados |
(2). 4 LÍNEAS REMOLQUE MODULAR
| Líneas de eje | 4 |
| Velocidad (km/h) | 0.5 / 5 / 40 / 80 |
| Peso bruto (t) | 180.0 / 146.4 / 80.0 / 65.6 |
| Carga útil por línea de ejes (t) | 45.0 / 36.6 / 20.0 / 16.4 |
| Longitud total (mm) | 6000 |
| Ancho total (mm) | 2990 |
| Altura total (mm) | 1175±300 |
| Distancia entre ejes (mm) | 1500 |
| Vía de la rueda (mm) | 1800/735 |
| Especificación de neumáticos | 215/75R17.5 135/133J 16PR |
| Tamaño de llanta | 6.00-17.5 |
| Número de neumáticos | 32 |
| Ángulo de dirección del volante | 55 grados |
| Radio de giro (mm) | Menor o igual a 2550 (Interior), Menor o igual a 7500 (Exterior) |
| Temperatura de funcionamiento | -40 grados ~ +55 grados |
(3). Cuello de cisne hidráulico
| Carga útil de cuello de cisne (t) | Estándar 35 T, Máximo 50 T |
| Altura del cuello de cisne (mm) | 1370 / 1520 |
| Radio de giro trasero (mm) | 2800 |
| Ángulo de giro de la cabeza del tractor contra el cuello de cisne | 105 grados |
| Especificación del perno rey | 90# (3,5 pulgadas) |
| Peso Tara (t) | 6.5 |
| Dimensiones totales (largo × ancho × alto) (mm) | 4117 × 2195 × 2500 |
Nota:El cuello de cisne está equipado con una guía desmontable de 400 mm de altura. También se proporciona una escalera para subir para un acceso cómodo.
(4). 3 Metros Barra de remolque
| Longitud de la barra de remolque | 3 m |
| Diámetro del orificio del anillo de remolque | 70 milímetros |
| Tipo de anillo de remolque | Desmontable |
(5). Bogie de dos-filas
(6). Estación de ajuste del motor
La unidad de potencia hidráulica del remolque modular está equipada con un motor diésel-enfriado por aire-de alto rendimiento, que ofrece un funcionamiento confiable, fácil mantenimiento, gran potencia de salida y excelente capacidad de reserva. Con su alta rentabilidad-y su confiable soporte postventa-, el motor se usa ampliamente en equipos de transporte pesado-y sistemas de remolques de múltiples ejes.
El sistema hidráulico adopta una bomba hidráulica de pistón de eje inclinado-A2F12 fabricada por Shanghai Oil Pump Factory basada en tecnología Rexroth. Construida con componentes centrales importados, la bomba hidráulica ofrece alta presión de trabajo y gran desplazamiento, lo que la hace especialmente adecuada para remolques modulares hidráulicos, transportadores modulares auto-y aplicaciones de remolques hidráulicos de ejes múltiples.
Cuando se integra con la caja de control del remolque, el paquete de energía permite un control preciso de elevación y dirección del remolque hidráulico. Además, el sistema puede equiparse con una válvula electrónica de control de dirección para operación remota de dirección, lo que permite a los operadores controlar el remolque de manera segura y eficiente desde la distancia. Esta avanzada función de control remoto-mejora significativamente la seguridad operativa, la maniobrabilidad y la eficiencia durante el transporte de carga de gran tamaño y el transporte de equipos pesados.
(7). Promoción adicional GRATIS
Portador y sistema de advertencia de operación trasera
El sistema de seguridad y el transportador de advertencia de operación trasera están diseñados para mejorar la visibilidad y la seguridad operativa durante el transporte de carga pesada. Este sistema ayuda a alertar a los vehículos y operadores circundantes durante las operaciones de dirección, marcha atrás y carga del remolque modular hidráulico.
Kit de reparación rápida
El kit de reparación rápida está especialmente preparado para el mantenimiento de remolques modulares hidráulicos y el reemplazo de emergencia, lo que ayuda a reducir el tiempo de inactividad y mejorar la eficiencia del transporte durante operaciones de transporte pesado de larga-distancia.
Componentes incluidos:
Caja de herramientas personalizada en cuello de cisne
Se instala una caja de herramientas personalizada en el cuello de cisne para un almacenamiento conveniente de herramientas de mantenimiento, accesorios hidráulicos y repuestos. El diseño mejora la accesibilidad y la eficiencia operativa durante el transporte de remolques modulares y las operaciones de campo.
Escenarios de aplicación
¿Por qué elegir Oriental Vehicles International Co., Limited (ORVC)?
Descripción general de la empresa
ORVC se compromete a desarrollar y producir varios semirremolques, transportadores y carrocerías personalizadas en diferentes chasis, ofreciendo vehículos con diversas funciones y rendimiento. Fundada en 2002 y respaldada por el gobierno nacional, ORVC se ha convertido en un fabricante líder en la industria de vehículos especiales de China.
Capacidad de exportación
Autorizado por el Ministerio de Comercio de China desde 2010, ORVC exporta a más de 20 países, incluidos Brasil, Argentina, Rusia, Emiratos Árabes Unidos, Nigeria y muchas naciones africanas y del sudeste asiático.
Marcas cooperativas
SINOTRUK, SHACMAN, JAC, FOTON, BEIBEN, FAW, CAMC, DONGFENG, XCMG, CAT, SANY, ZOOMLION, LIUGONG, SDLG, WEICHAI, CUMMINS y más. ORVC puede suministrar vehículos completos o repuestos para estas marcas.
Por qué destacan nuestros semi-remolques
Calidad de materiales y construcción
El acero de alta-resistencia garantiza durabilidad y seguridad.
Los procedimientos avanzados de soldadura e inspección garantizan la confiabilidad-a largo plazo.
Experiencia técnica
500+ técnicos y 22 ingenieros superiores proporcionan diseños personalizados y montaje rápido.
Las capacidades de producción varían desde 30 toneladas hasta 1200 toneladas de capacidad de carga.
Historial comprobado
Productos entregados y utilizados con éxito en proyectos de construcción, minería, logística y medio ambiente en todo el mundo.
Los comentarios positivos de los clientes y los estudios de casos de diversas industrias demuestran la capacidad de ORVC para brindar soluciones personalizadas.
Instalaciones de fabricación avanzadas
Escala y ubicación de la fábrica
Área total: 300.000 m², área de producción: 80.000 m²
Ubicado en la ciudad de Liangshan, provincia de Shandong; Oficina de exportación en la ciudad portuaria de Tianjin para envíos globales.
Equipos y tecnología
5 líneas avanzadas de producción nacional de vehículos especiales
Cortadora-controlada digitalmente, máquinas de soldadura automática, máquinas de corte por plasma CNC, detectores de rayos X-, equipos de posicionamiento de cuatro-ruedas y 100+ otras herramientas de inspección.
Experiencia en la fuerza laboral
Más de 500 técnicos cualificados y 22 ingenieros superiores
Garantice un montaje rápido, un diseño personalizado y resultados de alta-calidad
Servicio integral y soporte posventa-
Proceso de producción
1. Confirmación de pedido → 2. Diseño personalizado → 3. Montaje → 4. Inspección de calidad → 5. Envío
Servicio postventa-
Garantía de calidad para todos los vehículos.
Suministro de repuestos y soporte técnico.
Guía de mantenimiento y solución de problemas
